Система для измерений размера "К" технологических каналов и каналов СУЗ реакторов РБМК-1000 (ИСРК- 9)

Головной образец системы разработан в 2006 году по заказу концерна «Росэнергоатом».

Свидетельство об утверждении ИСРК-9

ИСРК-9 является средством измерения, система внесена в государственный реестр средств измерений под номером №64183-16 и допущена Ростехрегулированием к применению в  Российской Федерации.

ИСРК-9 эксплуатируется с 2008 года на всех трех российских АЭС с реакторами РБМК-1000 (Курской, Смоленской и Ленинградской) в качестве штатного средства внутриреакторного контроля технологических каналов (ТК) и каналов системы управления и защиты (КСУЗ).

Размер «К» - расстояние между усовым сварным швом сильфонного компенсатора и трубой технологического канала реактора РБМК-1000 в месте нахлёсточного сварного шва, которое изменяется в процессе эксплуатации из-за осевой деформации канальной трубы под действием радиационного облучения.

В качестве измерителя линейного размера использован лазерный триангуляционный датчик, расположенный на специальной штанге с устройством наведения, сигнал от которого в оцифрованном виде передается по радиоканалу на планшетный компьютер с установленным программным обеспечением.

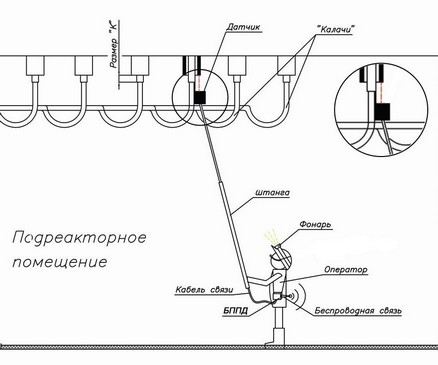

Измерение размера К


Особенности ИСРК-9:

Измерительная часть ИСРК-9

Блок питания и передачи сигналов

  • диапазон измерения размера «К» – от 60 до 160 мм;
  • пределы допускаемой погрешности измерения размера «К» – ± 2 мм;
  • температурные поправки рассчитываются автоматически в соответствии с «Регламентом эксплуатационного контроля технологических каналов, каналов СУЗ и графитовой кладки реакторов РБМК-1000»;
  • предусмотрена возможность формирования отчётов по результатам измерений (форма отчета соответствует «Регламенту…»), их экспорта в Excel и вывода на печать;

Свидетельство об аттестации ИСРК-9

  • питание измерительной части автономное от аккумуляторной батареи, заряда которой хватает на полную рабочую смену;
  • легко дезактивируемая конструкция;
  • масса всей системы не превышает 5 кг (включая измерительную часть и компьютер контролера);
  • время измерения (включая наведение на объект контроля) не превышает 1 мин.

Время пребывания персонала в подреакторном помещении, где производится контроль размера «К», жестко ограничено из-за высокого радиационного фона, а система ИСРК-9 позволяет минимизировать время измерения.

Методика выполнения измерений размера «К» ТК и КСУЗ реакторов РБМК-1000 ШФВИ.ИСРК-9.000.00 МИ аттестована в соответствии с ГОСТ Р 8.563. Свидетельство об аттестации МВИ №19605.
