Система измерения профиля уплотнительных поверхностей главного разъема реактора (ПГР‑59)

Измерительный модуль ПГР-59

Осуществляет контроль присоединительной поверхности фланцев главного разъема корпуса и крышки реактора по всей длине.

  • лазерное сканирование
  • телесъемка
  • шаг измерения по оси Z не более 1 мм
  • габаритные размеры, мм 530×225×335
  • масса, кг 11,6

Программное обеспечение ПГР-59 позволяет изменять размеры дефектов на присоединительной поверхности

Контроль присоединительной поверхности

Примеры фотографий

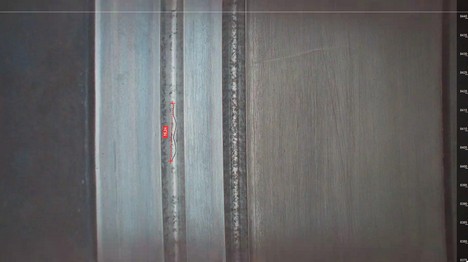

Линия на внутренней и внешней канавках между шпильками

Пример фото Пример фото

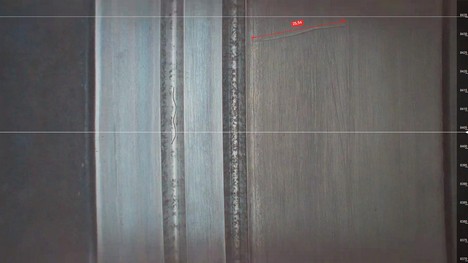

Замятие внутренней кромки наружной канавки между шпильками, глубина замятия не более 0,1 мм

Пример фото Измерительный модуль ПГР-59
