Комплекс отбора фрагментов из НП и ББЗ РУ ЭГП 6 (КОМ-80)

Предназначен для вырезки и извлечения из зоны работ фрагментов основного металла и сварных соединений нижней плиты (НП) и бака биологической защиты (ББЗ) реактора ЭГП 6 остановленного энергоблока № 1 Билибинской АЭС.

КОМ-80 по функциональному назначению подразделяется на три комплекса:

• комплекс для вырезки фрагментов НП под активной зоной (АЗ);
• комплекс для вырезки фрагментов НП за кожухом;
• комплекс для вырезки фрагментов ББЗ.

Вырезка фрагментов НП под АЗ осуществляется электроэрозионным методом. В качестве диэлектрика используется химобессоленная вода. Доставка пробоотборника, осуществляющего вырезку фрагментов, и вспомогательного оборудования осуществляется при помощи узла развески, устанавливаемого на стояк РК через отверстие в ремонтной площадке.

Вырезка фрагментов НП за кожухом и фрагментов ББЗ осуществляется механическим методом.

Процесс отбора фрагментов под АЗ

1. В ячейку поочередно устанавливаются устройства резки опорного стакана



2. Выполняются вертикальные и горизонтальные резы стакана
3. Устройства резки извлекаются
4. Вырезанные сегменты стакана извлекаются наружу или расталкиваются по сторонам

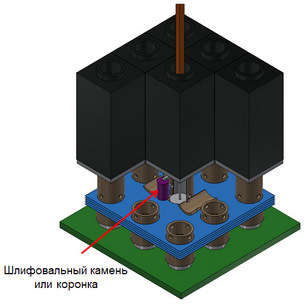

5. Устанавливается устройство выполнения отверстий в тепловых экранах



6. Выполняются отверстия в тепловых экранах



7. Устройство извлекается



8. В ячейку устанавливается пробоотборник выдвигается вперед над отверстиями в тепловых экранах



9. Осуществляется вырезка фрагмента АЗ



10. Фрагмент извлекается наверх при помощи миниробота ТВК с магнитным днищем



В ходе работ 2018-2019 годов был отбран 31 фрагмент металла из-под АЗ энергоблока №1 Билибинской АЭС

Процесс отбора фрагментов за кожухом

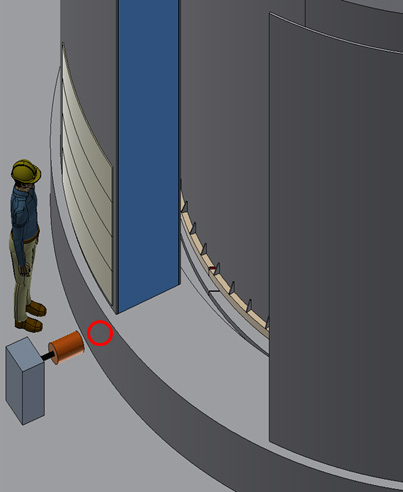

1. Устанавливается устройство для выполнения монтажных окон в фундаменте ББЗ



2. Выполняется монтажное отверстие в фундаменте ББЗ

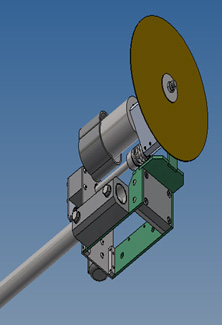

3. В проходку поочередно устанавливаются устройства вертикального и горизонтального реза



4. Выполняется горизонтальный рез снизу фрагмента



5. Выполняются вертикальные резы рядом с ребрами жесткости



6. Ближе к кожуху выполняется вертикальный рез



7. Потом фрагмент извлекается (?)

Телекамеры для осмотра труднодоступных мест (ДВК-23)

Телекамеры предназначены для осмотра труднодоступных мест реакторной установки на остановленном реакторе.

Разработаны для осмотра верхних трактов реактора РБМК-1000 во время проведения ППР энергоблока на остановленном реакторе. Основное назначение – измерение тепловых зазоров обойм ТК

Имеют герметичную модификацию для подводных съемок.

Система для измерений размера "К" технологических каналов и каналов СУЗ реакторов РБМК-1000 (ИСРК- 9)

Головной образец системы разработан в 2006 году по заказу концерна «Росэнергоатом».

ИСРК-9 является средством измерения, система внесена в государственный реестр средств измерений под номером №64183-16 и допущена Ростехрегулированием к применению в  Российской Федерации.

ИСРК-9 эксплуатируется с 2008 года на всех трех российских АЭС с реакторами РБМК-1000 (Курской, Смоленской и Ленинградской) в качестве штатного средства внутриреакторного контроля технологических каналов (ТК) и каналов системы управления и защиты (КСУЗ).

Размер «К» - расстояние между усовым сварным швом сильфонного компенсатора и трубой технологического канала реактора РБМК-1000 в месте нахлёсточного сварного шва, которое изменяется в процессе эксплуатации из-за осевой деформации канальной трубы под действием радиационного облучения.

В качестве измерителя линейного размера использован лазерный триангуляционный датчик, расположенный на специальной штанге с устройством наведения, сигнал от которого в оцифрованном виде передается по радиоканалу на планшетный компьютер с установленным программным обеспечением.

Особенности ИСРК-9:

• диапазон измерения размера «К» – от 60 до 160 мм;
• пределы допускаемой погрешности измерения размера «К» – ± 2 мм;
• температурные поправки рассчитываются автоматически в соответствии с «Регламентом эксплуатационного контроля технологических каналов, каналов СУЗ и графитовой кладки реакторов РБМК-1000»;
• предусмотрена возможность формирования отчётов по результатам измерений (форма отчета соответствует «Регламенту…»), их экспорта в Excel и вывода на печать;

• питание измерительной части автономное от аккумуляторной батареи, заряда которой хватает на полную рабочую смену;
• легко дезактивируемая конструкция;
• масса всей системы не превышает 5 кг (включая измерительную часть и компьютер контролера);
• время измерения (включая наведение на объект контроля) не превышает 1 мин.

Время пребывания персонала в подреакторном помещении, где производится контроль размера «К», жестко ограничено из-за высокого радиационного фона, а система ИСРК-9 позволяет минимизировать время измерения.

Методика выполнения измерений размера «К» ТК и КСУЗ реакторов РБМК-1000 ШФВИ.ИСРК-9.000.00 МИ аттестована в соответствии с ГОСТ Р 8.563. Свидетельство об аттестации МВИ №19605.

Эндоскоп для осмотра металлоконструкций (Э-37)

Эндоскоп Э-37 предназначен для визуального контроля металлоконструкций РБМК-1000

Технические характеристики эндоскопа:

• количество обзорных телекамер 1 шт.
• количество фотокамер 1 шт.
• разрешение фотоснимков от 3 до 14,7 Мегапикселей
• габаритные размеры эндоскопа не более 85х85х430 мм
• масса эндоскопа (без кабеля) не более 3,2 кг
• эндоскоп имеет возможность наклона

Технические характеристики кабельного шлейфа, идущего в комплекте с эндоскопом:

• длина кабельного шлейфа не менее 30 м
• масса кабельного шлейфа не более 2 кг

Осмотр металлоконструкций при помощи Э-37
